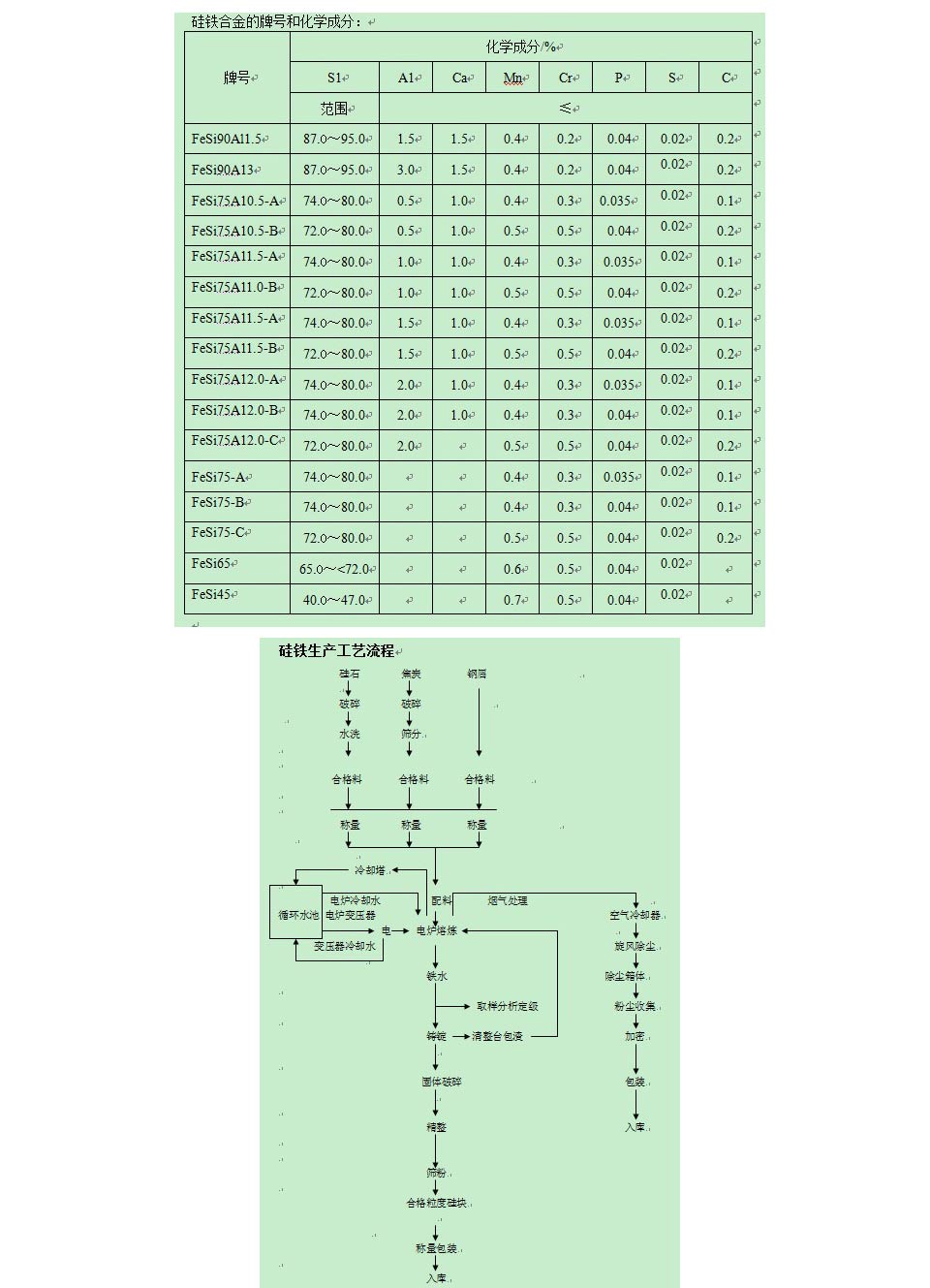

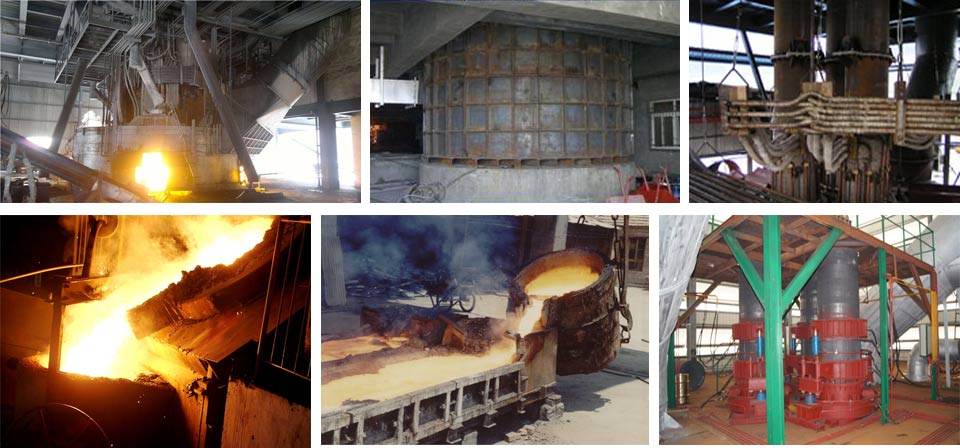

硅鐵是鐵和硅組成的鐵合金。 硅鐵是以焦炭、鋼屑、石英（或硅石）為原料，用電爐冶煉制成的鐵硅合金。由于硅和氧很容易化合成二氧化硅，所以硅鐵常用于煉鋼時作脫氧劑，同時由于SiO2生成時放出大量的熱，在脫氧的同時，對提高鋼水溫度也是有利的。同時，硅鐵還可作為合金元素加入劑，廣泛應用于低合金結構鋼、彈簧鋼、軸承鋼、耐熱鋼及電工硅鋼之中，硅鐵在鐵合金生產及化學工業中，常用作還原劑。硅鐵在鋼工業、鑄造工業及其他工業生產中被廣泛應用。
硅鐵是煉鋼工業中必不可少的脫氧劑。炬鋼中，硅鐵用于沉淀脫氧和擴散脫氧。磚坯鐵還作為合金劑用于煉鋼中。鋼中添加一定數量的硅，能顯著提高鋼的強度、硬度和彈性，提高鋼的磁導率，降低變壓器鋼的磁滯損耗。一般鋼中含硅0.15%-0.35%，結構鋼中含硅0.40%～1.75%，工具鋼中含硅0.30%～1.80%，彈簧鋼中含硅0.40%～2.80%，不銹耐酸鋼中含硅3.40%～4.00%，耐熱鋼中含硅1.00%～3.00%，硅鋼中含硅2%～3%或更高。
    高硅硅鐵或硅質合金在鐵合金工業中用作生產低碳鐵合金的還原劑。硅鐵加入鑄鐵中可作球墨鑄鐵的孕育劑，且能阻止碳化物形成，促進石墨的析出和球化，改善鑄鐵性能。
此外，硅鐵粉在選礦工業中可作懸浮相使用，在焊條制造業中作焊條的涂料；高硅硅鐵在電氣工業中可用制備半導體純硅，在化學工業中可用于制造硅酮等。
    在煉鋼工業中，每生產一噸鋼大約消耗3～5kg75%硅鐵。
